基础知识

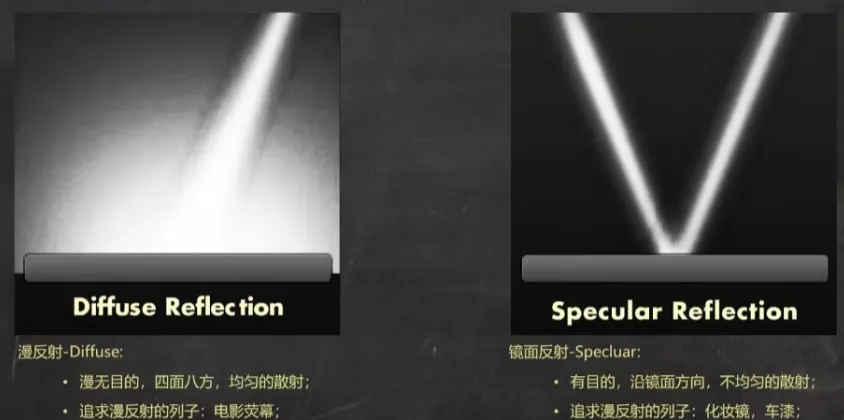

漫反射和镜面反射

---

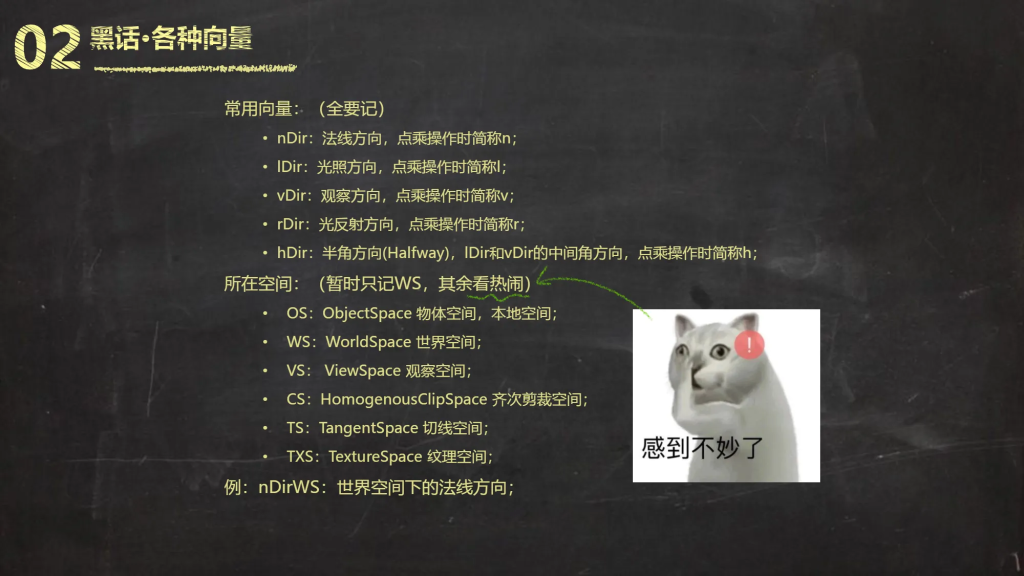

各种向量

---

漫反射

漫反射-Diffuse：

• 因其向四面八方均匀散射，所以反射亮度和观察者看的方向无关
• 实现方式：Lambert(NdotL)，显然vDir不参与计算

---

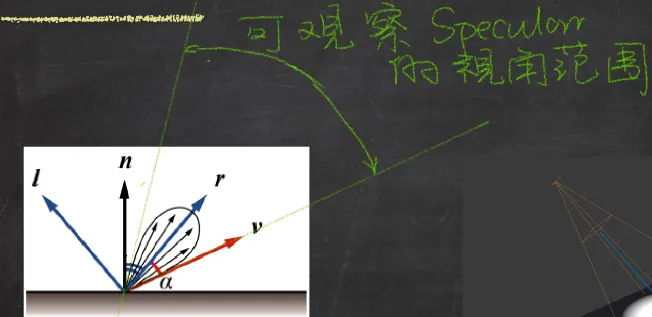

镜面反射

镜面反射-Specular：

• 因其反射有明显方向性，所以观察者的视角决定了反射光线的有无，明暗
• 实现方式：

• Phong（R dot V），即光反射方向和视角方向越重合，反射越强
• Blinn-Phong（N dot H），即法线方向和半角方向越重合，反射越强

---

连连看

直接看图就好了，ASE同理

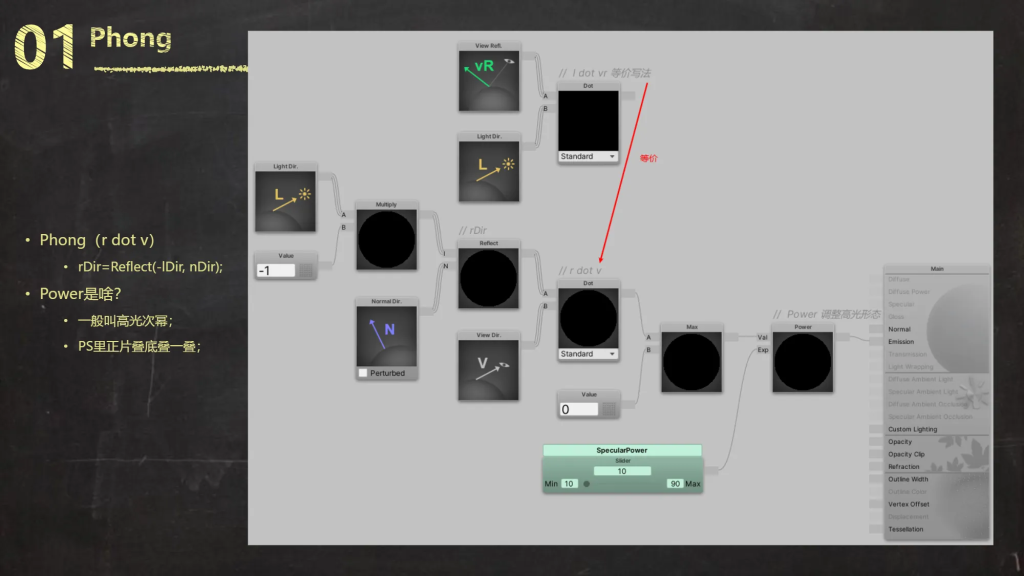

Phong

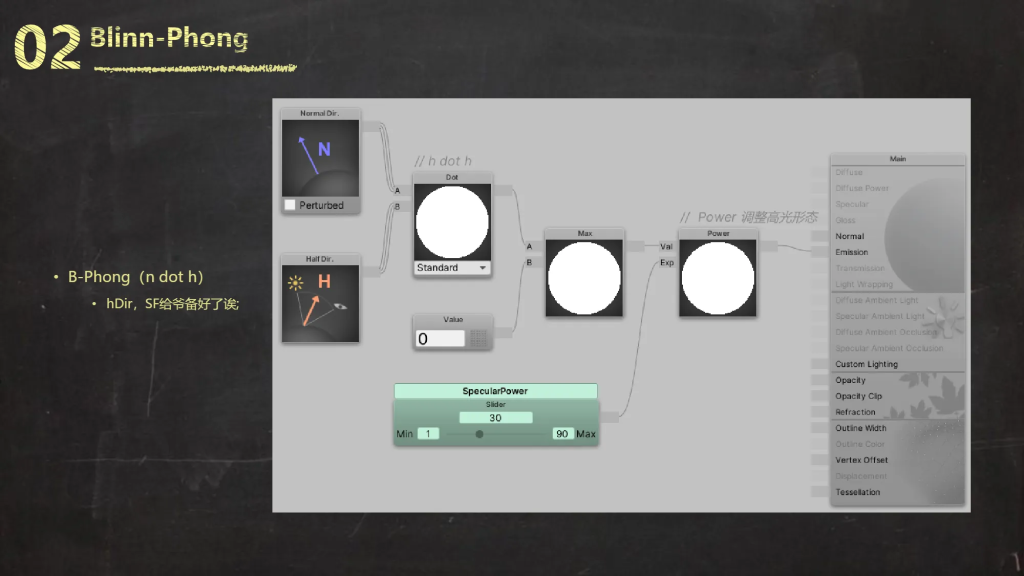

Blinn-Phong

---

代码-OldSchool

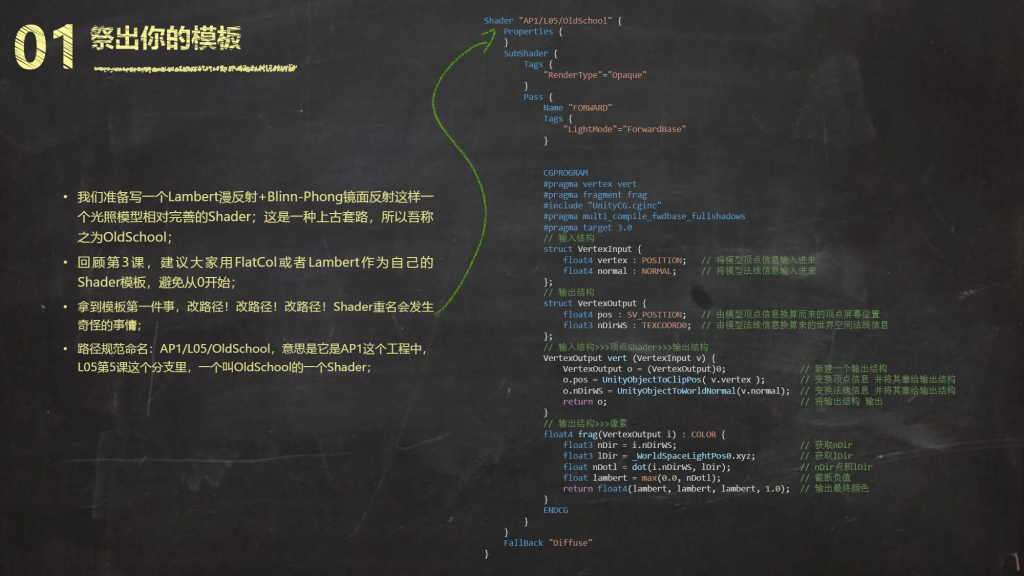

模版

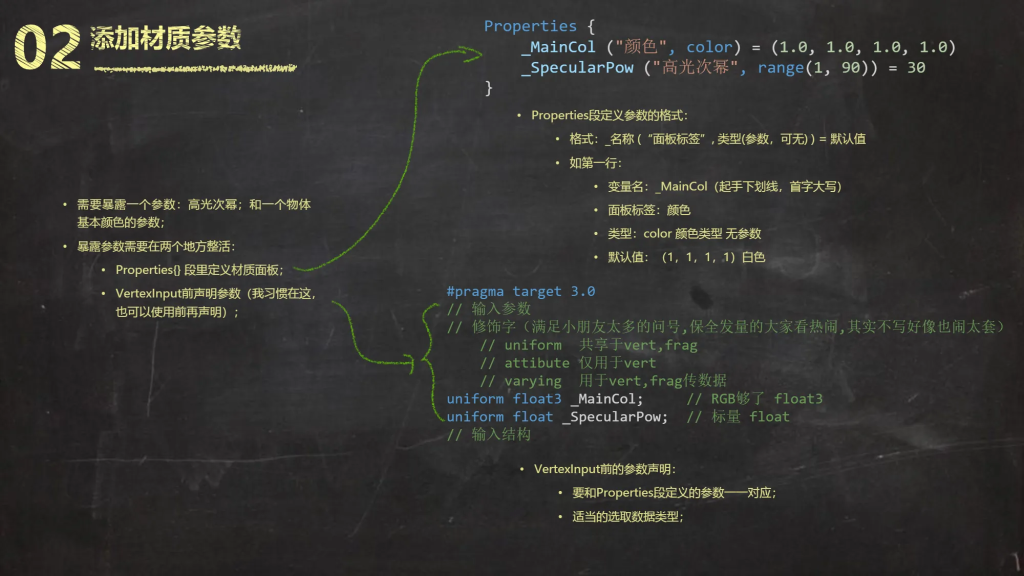

添加材质参数

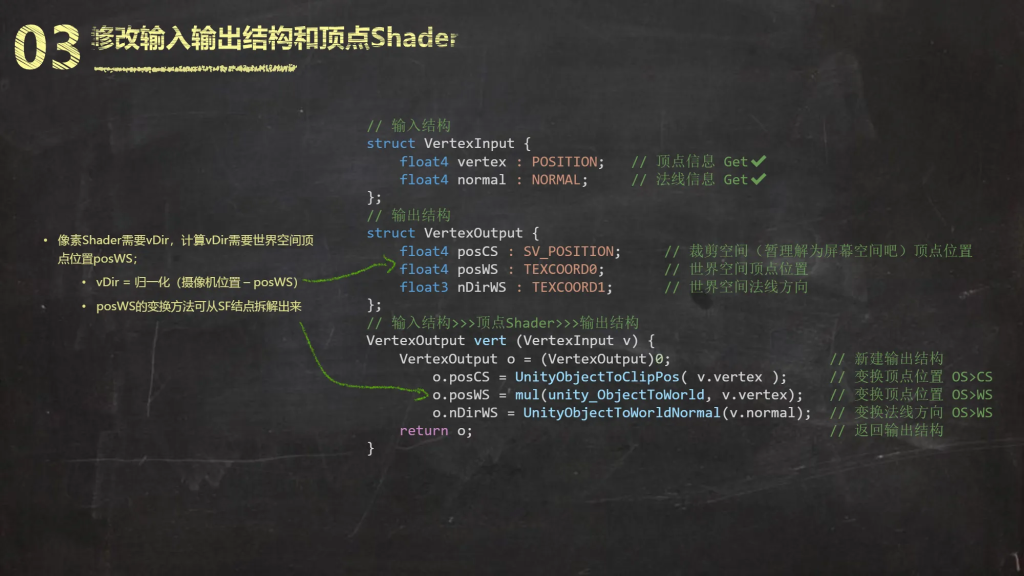

修改结构体和顶点Shader

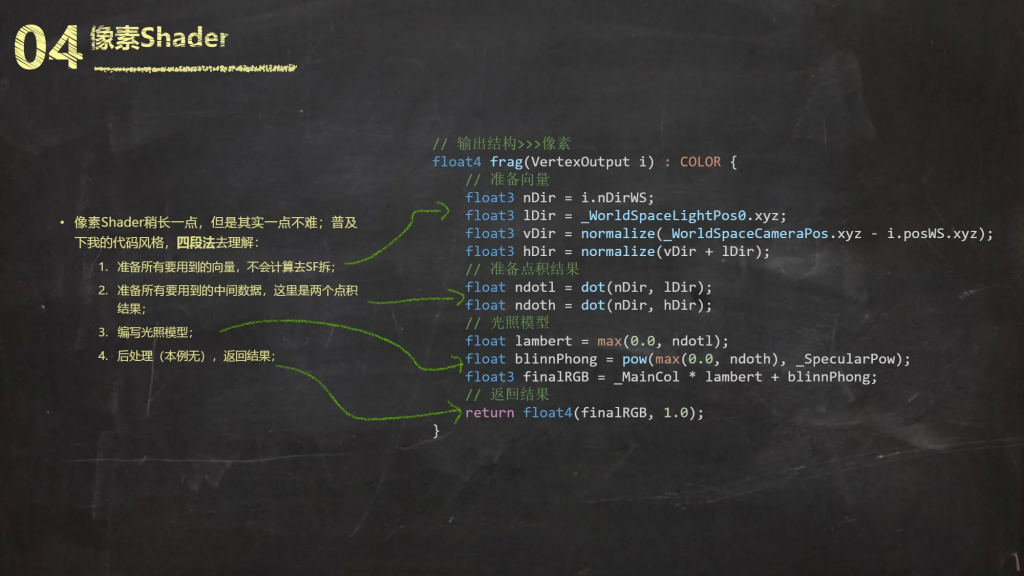

修改片元Shader

这里注意：

尽量：三维向量 * 一维向量

否则某些手机机型会出bug（矩阵乘法）

---

贴个HLSL的代码

Shader "Unlit/HLSL-BlinnPhong"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
        _Specular("Specular Color",Color)=(1,1,1,1)
        _BaseColor("Base Color",Color)=(1,1,1,1)
        _SpecularRange("Specular Range",Range(10,300))=10
    }
    SubShader
    {
        Tags{"RenderPipeline"="UniversalPipeline" "RenderType"="Opaque"}

        HLSLINCLUDE
        #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
        #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl"

        CBUFFER_START(UnityPerMaterial)
        half4 _BaseColor;
        float4 _MainTex_ST;
        half4 _Specular;
        half _SpecularRange;
        CBUFFER_END

        TEXTURE2D(_MainTex);
        SAMPLER(sampler_MainTex);

        struct a2v
        {
            float4 vertex : POSITION;
            float2 texcoord:TEXCOORD0;
            float3 normal:NORMAL;
        };

        struct v2f
        {
            float4 pos:SV_POSITION;
            float2 uv:TEXCOORD0;
            float3 viewDir:TEXCOORD1;
            float3 normal:TEXCOORD2;
        };
        ENDHLSL


        Pass
        {
            Tags{"LightMode"="UniversalForward"}
            HLSLPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            v2f vert(a2v i)
            {
                v2f o;
                o.pos=TransformObjectToHClip(i.vertex);
                o.normal=TransformObjectToWorldNormal(i.normal);
                o.uv=TRANSFORM_TEX(i.texcoord,_MainTex);

                o.viewDir=normalize(_WorldSpaceCameraPos.xyz-TransformObjectToWorld(i.vertex.xyz));

            return o;
            }

            half4 frag(v2f i):SV_TARGET
            {
                Light mylight=GetMainLight();

                half3 lightDir=normalize(mylight.direction);
                half3 viewDir=normalize(i.viewDir);
                half3 normal=normalize(i.normal);
                half3 halfDir=normalize(lightDir+viewDir);

                half3 lightCol=mylight.color.rgb;
                half3 baseCol=SAMPLE_TEXTURE2D(_MainTex,sampler_MainTex,i.uv).rgb*_BaseColor.rgb;

                half3 spec=baseCol*_Specular.rgb*pow(saturate(dot(halfDir,normal)),_SpecularRange);

                half3 diffuse=baseCol*lightCol*saturate(dot(lightDir,normal));

                //half3 ambient=half3(unity_SHAr.w,unity_SHAg.w,unity_SHAb.w);

                half3 finalColor=diffuse+spec;

                return half4(finalColor,1);
            }
            ENDHLSL
        }

    }
}

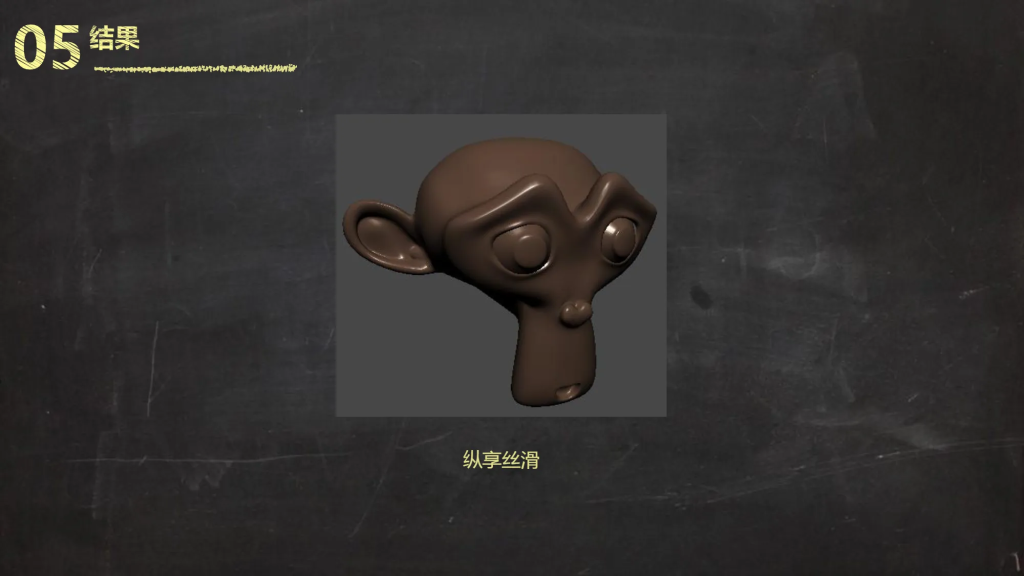

结果

---
